四川叙古高速集美隧道自动化监测

55

基本概况

        集美滑坡位于古蔺县德耀镇吉美村境内,滑坡处地形为一近正北向的(358°)斜坡,整体横坡21°左右。滑坡呈“W”形发育,滑坡所处斜坡整体坡度21°左右,上陡下缓,中下部发育缓坡平台,滑坡总体长度约600m,宽度400-900m,前宽后窄,地表大部分被垦为耕地,其中水田约占一半。


      集美滑坡共分为两个大区(I区和II区),如下图所示,I区位于ZK12+840前段(西侧),该区滑坡主滑方向约354°,前后长约600m,宽约330m,占整个滑坡平面面积的约47%,滑体平均滑坡坡度15°,发育一级平台;II区滑坡位于ZK12+840~+ZK13+160段(东侧),该区主滑方向358°,滑体前后长550m,平均宽度405m,占整个滑坡平面面积的约53%,滑体平均横坡坡度17°,坡体上发育一级平台。

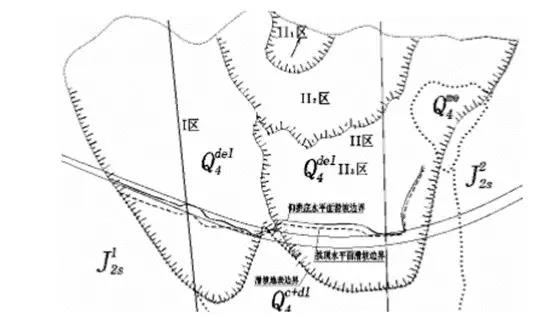

       隧道与滑坡平面图

    I、II区皆是顺岩层软弱面发生滑动的,属于牵引式基岩顺层滑坡,滑坡规模都非常大,前部滑体厚度皆达到60m以上,两区滑坡在第一次滑动后皆发生过后续多区、多期、多层滑动。


      叙古高速公路采用隧道方式绕避滑坡,但隧道开挖表明左、右线均不同程度的位于滑坡体内,主要表现为集美隧道左洞ZK13+037~+107段、ZK12+835~+512段处于滑坡体中,右洞K12+685~+506段掌子面也有部分处于滑体底部。隧道通过滑坡Ⅰ区时,由于隧道开挖形成临空面,引起隧道右侧土体变形、地表开裂,以及隧道开裂变形。

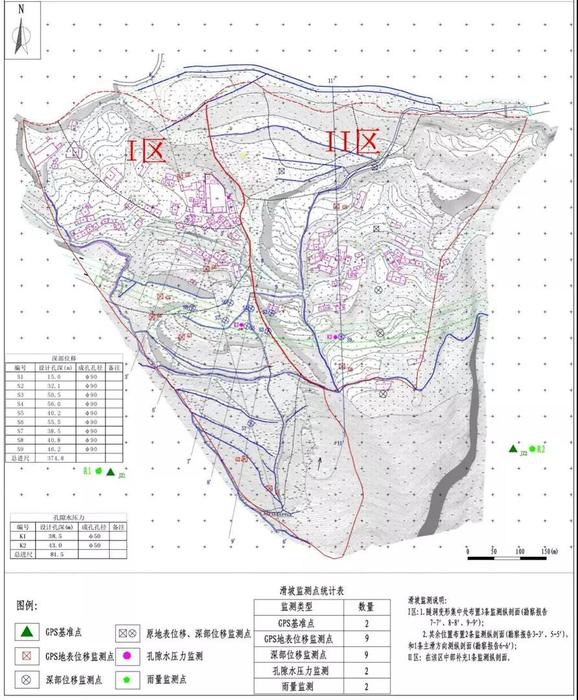

集美隧道滑坡监测平面布置图


灾害监测

      本次监测采用ag亚游集团官网网址自动化监测一体机、测斜绳、水位监测仪、降雨监测仪,在滑坡体上选择代表性区域布置监测点,对滑坡体地面变形、深部位移、水位、降雨情况进行监测。其中,布置地表位移基准站2处,地表位移监测点9处,深部位移监测点9处,水位监测点2处,降雨监测点2处。3.jpg

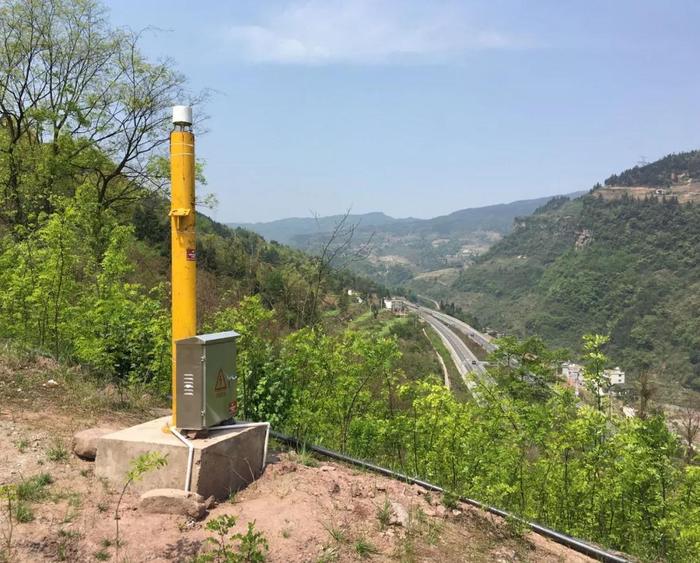

部分监测现场

      经过全面监测灾害地段,及时掌握了灾情数据,为后续预防灾情再次发生和灾后重建起到了关键作用。
